先進的水泵運行性能數據檢測設備和方法

1.測試儀器及分析軟件

測試儀器主要包括：功耗儀、超聲波流量計、壓力變送器、數據記錄儀；功耗儀根據電壓探頭、電流互感器信號反饋計算水泵能耗；德國的E+H超聲波流量計，根據安裝在流體管路外的探頭信號反饋進行數據分析計算；數據記錄儀將功耗儀、超聲波流量計、壓力變送器所測數據進行逐時連續記錄，有了系統連續的負荷變化數據，就可利用我們公司獨立開發的系統能耗分析軟件DAS對系統負荷變化規律分時段做詳細的解析，得出運行周期中的大值，小值，平均值，根據負荷曲線確定運行周期中時間長的工況參數等，對現有系統所存在的問題進行診斷，提出解決方案，并依據實際測試值和常態運行數據，為確定合理的節能改造方案提供依據。

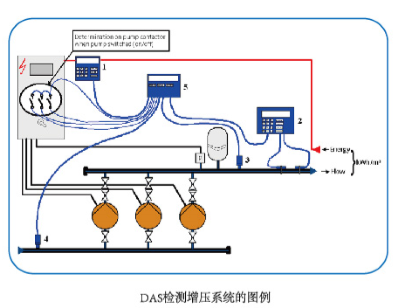

2.增壓系統

主要儀器為“能耗計1”，“流量計2”，-個在水泵入口管上的“壓力傳感器3”，一個在水泵出水管上的“壓力傳感器4”和“數據記錄儀5”。同時每臺水泵的啟停必須由連接在控制柜中的接觸器決定。數據記錄儀的輸入是一種特殊的“結果輸入”，并且在不同的操作模式下可以幫你盡可能的判斷效率。

通過采集數據記錄儀中的所有數據可以對系統某一特定時間分析出精 確的曲線圖。曲線圖可以包括能耗曲線、負荷曲線和測量的重要的部分-系統的平均和精 確效率（KWh/m3）

1.能耗計計算能源消耗。

2.帶傳感器的超聲波流量計，傳感器安裝在管道外壁。

3.壓力傳感器，決定泵出口壓力。

4.壓力傳感器，決定泵入口壓力。

5.數據記錄儀采集并保存所有在測試期中被測量的值和數據。

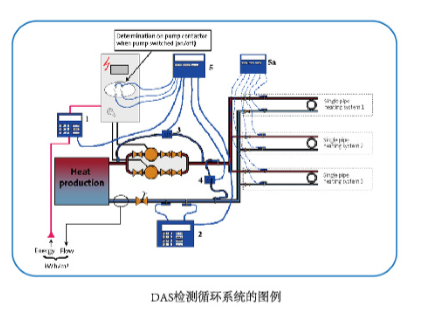

3.循環系統

主要儀器為“能耗計1”，“流量計2”，-個在供回水管上的“壓差傳感器3”，一個在供回水管上的“溫差傳感器4”和“數據記錄儀5”

如果需要另一個數據記錄儀5a用來采集二次系統的溫度（或溫差）。

同時每臺水泵的啟停必須由連接在控制柜中的接觸器決定。數據記錄儀的輸入是一種特殊的“結果輸入”，并且在不同的操作模式下可以幫你盡可能的判斷效率。

通過采集數據記錄儀中的所有數據可以對系統某一特定時間分析出精 確的曲線圖。曲線圖可以包括能耗曲線、負荷曲線和溫差。

有了流量消耗和溫差后可以分析熱能消耗。在很多項目中溫差要比估算的低很多，這就意味著流量必須大！當流量減小時，溫差增加，解決方法可以是一個更小的水泵或者是一個變頻控制的水泵/系統。結果是由于（在很多循環系統項目中）比例積分控制你可以從合適的變頻系統獲得很大的能源節省。

1.能耗計計算能源消耗。

2.帶傳感器的超聲波流量計，傳感器安裝在管道外壁。

3.壓差傳感器：由系統的阻力確定。

4.溫差傳感器：由主管上溫差確定。

5.數據記錄儀采集并保存所有在測試期中被測量的值和數據。

6.a附增的數據記錄儀采集二次側供熱系統的溫差。
