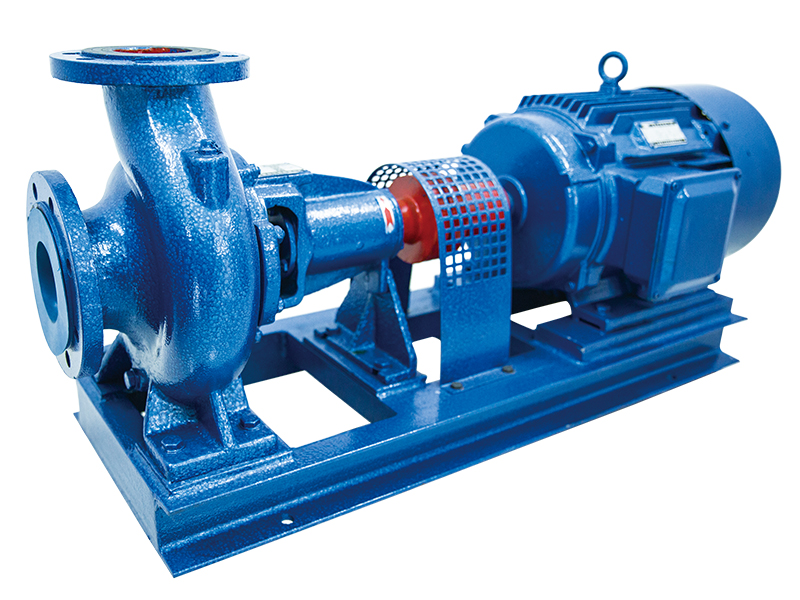

SB型單級單吸高效節能泵

           產品概述

        本系列泵特點：

        1.SB型單級單吸離心清水泵具有體積小，重量輕，效率高，結構合理，通用性好，性能穩定可靠，拆裝檢修方便等優點，可廣泛適用于需要吸取或輸送80℃以下清水或理化性質類似水的液體。

        2.SB型單級單吸離心泵有兩個系列，一個系列稱空調用泵，主要適用于噴淋空調室等場合，揚程較低；另一個系列稱作冷用泵，主要適用于制冷系統的冷水循環泵，冷卻水泵和消防，給水系統用泵，包括高層樓宇建筑的制冷空調系列用泵。從泵體的耐靜壓分也有兩個規格，即一般泵耐壓為1MPa，高層建筑用泵耐靜壓可達1.6MPa-（試壓壓力為2.0MPa），用戶可根據需要訂購。

        3.SB型單級單吸離心水泵性能范圍：

            流量24~400m3/h

            泵體耐壓1.0MPa；1.6MPa

            揚程14.7~52m

            電動機功率3~55KW

            進口直徑 Ф50~Ф150(mm)

        產品結構

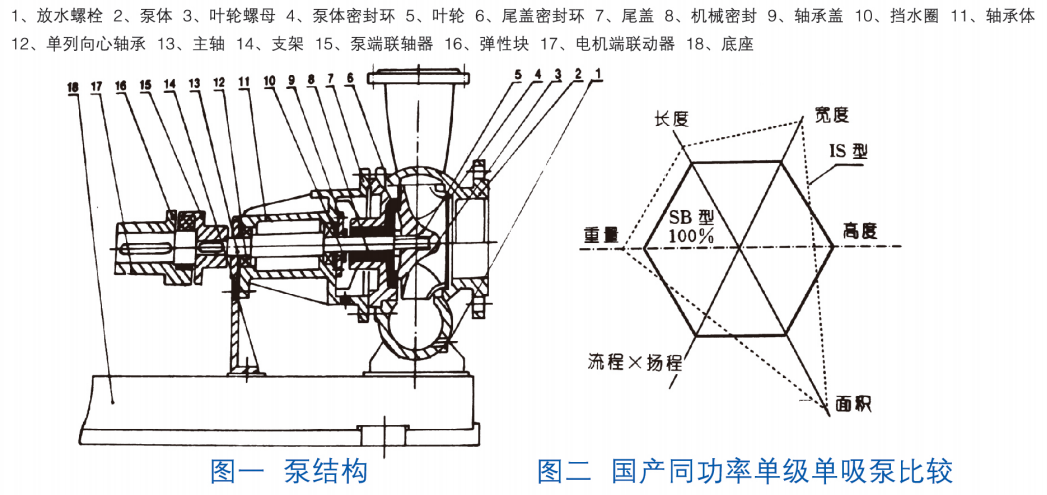

        1本型泵的泵體和尾蓋軸承體部分是從葉輪背面處分體的，即是后開門式結構，其優點是檢修方便，檢修時不動泵體及進岀水管，只需脫開聯軸器，移動電動機，即可取岀葉輪等零件進行檢修，其結構如圖一所示。

        2本系列泵機件為了達到通用性，填料密封泵系列SB50—32、65-50、80—65、100-80四種泵使用同一型號軸、軸承等易損件，機械密封泵80-50、100-80和SB125-100、SB150-125型泵，使用另兩種型號軸、軸承等易損件。

        3.本系列泵配有多種密封裝置，表1水泵一般為帶橡膠石棉填料函的密封，（俗稱盤根軋?zhí)m密封）如需要也可改用機械密封，表2水泵采用國標104-25、30型單端面機械密封裝置，高層建筑用泵，請選用機械密封裝置。

        4全部水泵采用精密制造葉輪和進口SκF軸承，出廠時軸承已注入高溫潤滑脂，如用戶要求使用機械潤滑油，請?jiān)谟嗀洉r(shí)注明。

        5水泵葉輪材料有鑄鐵和青銅兩種，任用戶選擇。水泵主軸材料表1泵為#45鋼，表2泵為3Cr13不銹鋼，望用戶選型號時注意。

        6本系列泵旋轉方向?yàn)樽赃M(jìn)口方向看，為逆時針旋轉。
